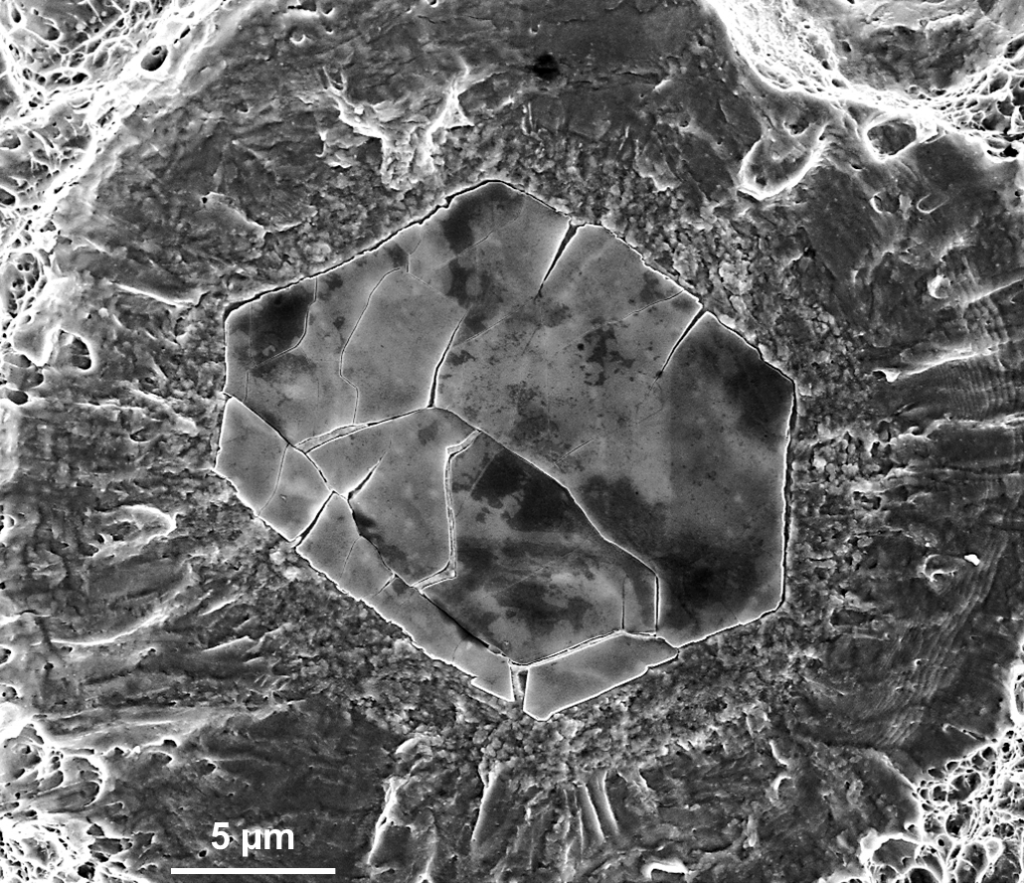

Amorçage secondaire de fissures en fatigue sur un nitrure d’aluminium de forme hexagonale. Avec une propagation des fissures sous vide tout autour de l’inclusion pour former une couronne d’une zone à grain fins générée pendant un très grand nombre de cycles, appelée (FGA). Les fissures continuent ensuite de se propager sous vide jusqu’à l’apparition de stries de fatigue, indiquant une propagation sous air. Enfin la rupture brutale ductile de l’éprouvette a lieu et la fissure principale coalesce avec cette fissure secondaire. Provenance : Mines Paris-Tech
